绕线机应用计划
其他 绕线机应用计划
绕线机应用计划

一、概述

全自动飞叉式绕线机接纳微电脑控制 ，中文界面 ，可同时影象多组参数 ，操作轻盈易学。

本文形貌装备属于四工位绕线机 ，包括自动绕线、自动排线、自动换槽、自动缠换向器角、自动夹剪线头线尾。接纳细密滚珠丝杆举行排线 ，所绕的线包整齐、细密一致。

全自动绕线性能全方位提升产品质量 ，提高生产效率 ，镌汰线材消耗。主要用于音响马达、汽车马达、玩具马达、电动工具马达、小家电马达等种种微电机的高品质绕线。



二、控制计划

1、控制计划如下图所示：

C:\Users\megmeet-yincheng\Desktop\G5L8K~WQ]ISZLF{LS[@`J_T.jpgC:\Users\liudong\Desktop\MC100-TC.jpgC:\Users\liudong\Desktop\MC100-TC.jpgC:\Users\liudong\Desktop\MC100-TC.jpg

2、定位控制

MC280运动控制用具有G代码功效 ，无需重大编程 ，可轻松实现8轴定位控制 ，两轴圆弧插补 ，三轴螺旋插补 ，两轴和三轴直线插补。

3、气缸控制

G代码编程中通 ，可插入子程序 ，即可通过编写I/O应用子程序来控制气缸

4、产品加工方法多样化

通过对编辑的程序以及参数的生涯来实现对差别产品的加工控制

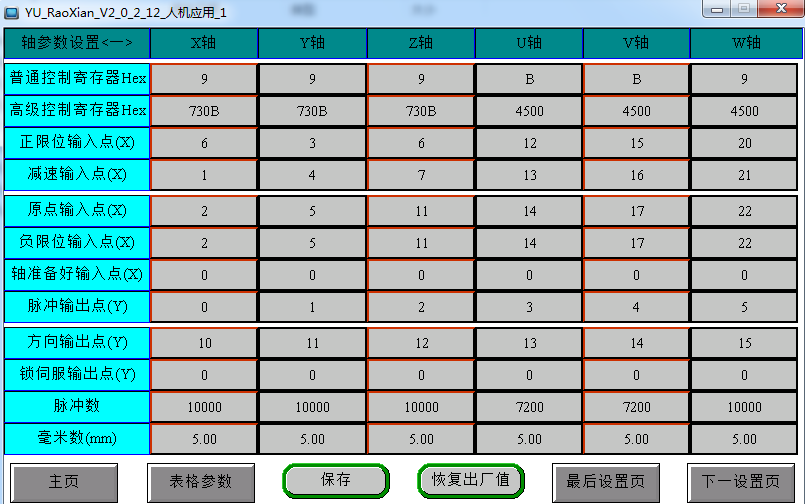

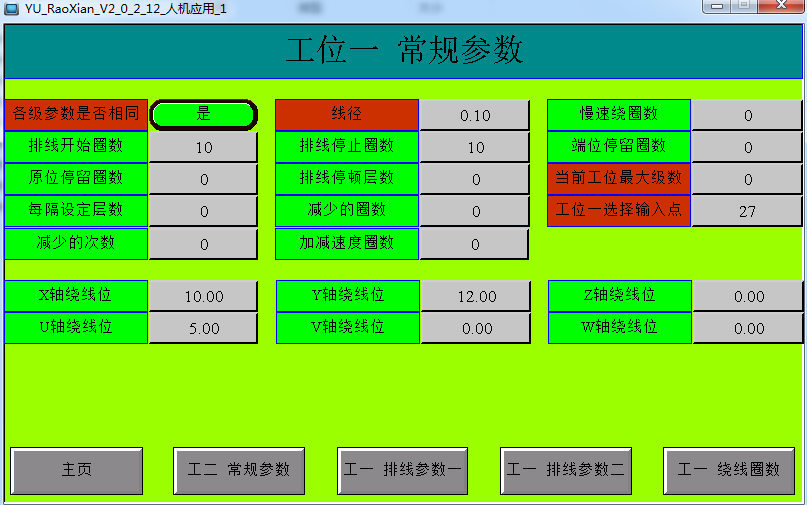

5、软件设计历程如下所示：




                                      C:\Users\megmeet-yincheng\Desktop\{51__B[8RMK3%C74OO`TSFR.jpgC:\Users\megmeet-yincheng\Desktop\)3Q5RFUIRT4XYJU2821DVEM.jpg



三、总结

1、MC280 G代码功效无需重大编程 ，轻松实现重大运动控制、 直线插补、圆弧插补、螺旋插补、法线插补、切线插补 ；

2、支持PLC所有应用指令 ；

3、支持64个子程序可轻松实现G代码程序与PLC应用程序配合使用；

4、PLC最大支持8个单轴（Y0~Y7)脉冲端口 ；

5、G代码程序支持添加、删除、插入、写入、读出、生涯等功效 ，可利便用户轻松审查 ，修改程序；

6、程序运行支持单步、半自动、全自动功效 ，利便用户调试。
