研磨机床应用计划
数控机床 研磨机床应用计划
MC200在研磨机床上的应用



一、系统概述

半自动双盘研磨机主要用于研磨零件的平面和圆柱面，可以普遍的用于油泵油嘴厂、柴油机厂、量具刃具厂、模具厂、仪表厂，用于研磨轴承滚柱、轴承套圈、销轴、量规、密封环、阀体等零件 。现在该机床大宗应用于轴承厂轴承套圈端面的研磨加工 。

二、控制要求

机床的行动要求：机床有上、下两个研磨盘，用来举行零件的加工，要求自力控制，可以划分举行点动、偏向控制以及无级调速；机床有偏心轮盘，用来控制零件在加工的历程中举行自转 。

机床是立式结构，有一个悬臂，用来承载上研磨盘，其行动有摆入、摆出、松开、夹紧，以便于加工完毕的零件的装卸 。上研磨盘有上升、下降行动 �；采杏屑父鲅沽刂�，划分为初压、主压、精压，这些行动通过液压电磁阀控制，并且有一定的时序和准时要求 。

该机床分为手动、自动和修整三种事情模式 。手动模式是用来对机床举行调解以及举行单个零件加工；自动模式是在机床调解好了之后，举行批量生产；修整模式是在对磨损砂轮举行修复时使用 。由于使用的模式及行动较多，使用HMI来作为操作界面 。

三、系统设置

1、装备清单

名称

型号

数目

厂家

备注

PLC

MC200-2012BRA

1

122cc太阳集团



触摸屏

MT506S

1



上研磨盘变频器

EV1000-4T0055P

1

122cc太阳集团

使用制动电阻

下研磨盘变频器

EV1000-4T0055P

1

122cc太阳集团

使用制动电阻

偏心轮盘

EV1000-4T0022G

1

122cc太阳集团

使用制动电阻



2、系统设置图

EView

RS232/MODBU协议


RS485/自由口协议

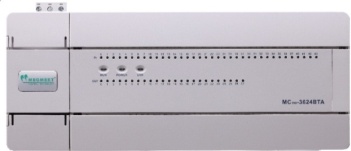

机床控制以122cc太阳集团MC200 PLC为焦点，使用HMI做为操作界面，使用变频器做为执行机构 。

HMI通过RS232与PLC的COM0相连，使用MODBUS协议；而PLC通过COM1的RS485串行通讯口控制3台变频器 。

程序上，变频器的控制接纳子程序挪用方法 。122cc太阳集团PLC接纳结构化编程模式：1个主程序，可最多支持64个子程序，而每个子程序允许16个参数挪用 。这样整个程序可读性好，结构清晰，由于同样的功效可以重复挪用子程序，不需要重复编程，程序大大简化 。

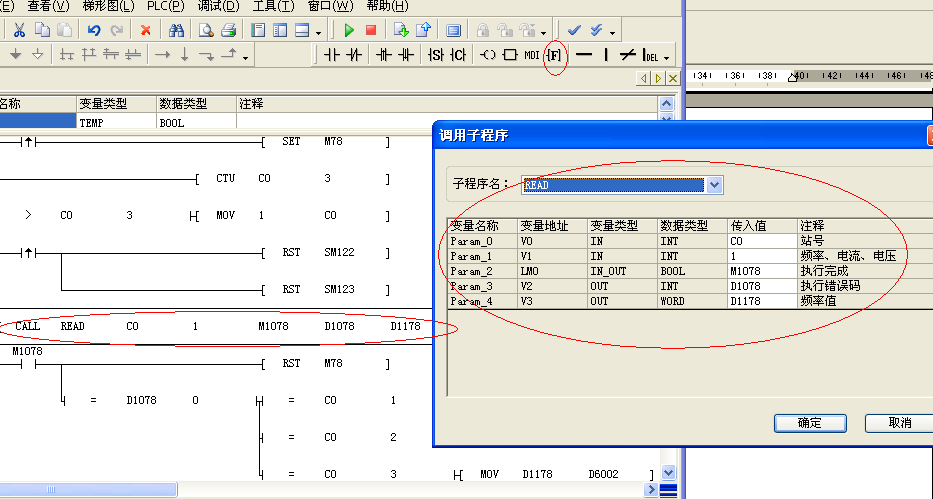

子程序挪用如下图：

CALL READ ( C0 1 M1078 D1078 D1178 )，

其中READ是子程序名，括号内为挪用参数 。C0体现站号：

CO=1，读第一台变频器频率；

C0=2，读第二台变频器频率；

C0=3，读第三台变频器频率 。

M1078体现通讯完成标记，D1078体现通讯过失代码，D1178为读取的频率 。只要改变C0的值，就能读取差别变频器的频率，很是利便 。

四、总结

1、122cc太阳集团MC200系列PLC性能稳固，运行可靠；

2、通过标配RS485网络控制变频器，降低了本钱，装置维护利便，系统抗滋扰性好；

3、122cc太阳集团PLC通过系统块组态网络，简朴快捷

4、122cc太阳集团PLC提供的子程序功效大大缩短了开发调试周期，程序可读性好 。

5、122cc太阳集团PLC的在线修改和调试功效，简朴利便，无步数限制，大大提高调试效率 。
