PLC与视觉系统在贴标机上的应用
数控机床 PLC与视觉系统在贴标机上的应用
MC200E与视觉系统在贴标机上的应用

一、概述

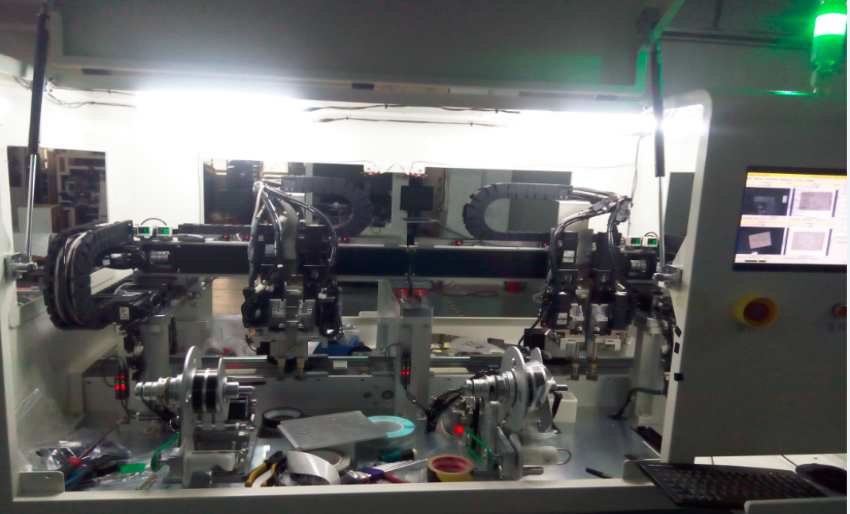

该装备应用于贴标精度要求很高的场合，可通过视觉系统实时监控、测试贴标流程。装备如下图所示：



二、系统组成

1、122cc太阳集团PLC MC200E-4040BTA8 2台；

2、装载视觉系统电脑一台，Win7系统（装载上位机、PLC与组态软件）；

3、伺服电机12个，步进2个；

4、视觉相机4个；

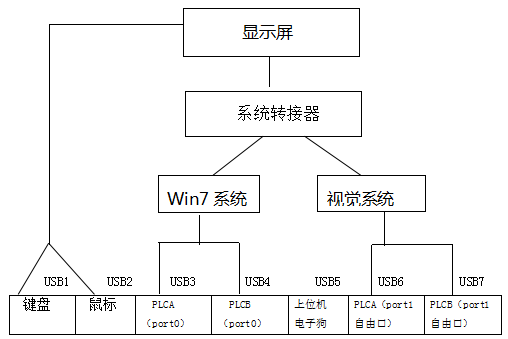

硬件辖档同接图如下：

USB集成器

  1. 事情原理

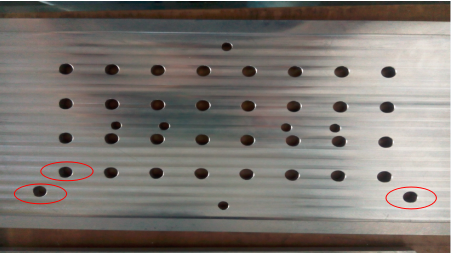

1、通过孔板标定，测试，验证装备的准确度及稳固性，如下图所示： 定位34孔中心坐标位置，手动通过相机定位1、2、3孔的中心位置，然后使用矩阵盘算剩余32孔的中心坐标位置，再手动设置恣意一点中心坐标，通过相机磨练其准确性；

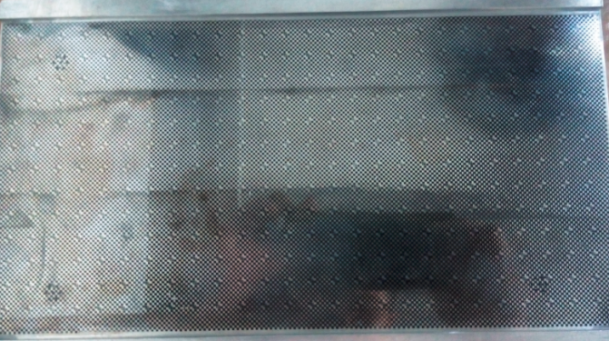

2、相机标定，将第一步相机纪录的34孔位置在该板上标定出来，相机将坐标位置放入一二维码中，肉眼所看到的二维码越清晰，代表准确度越高；

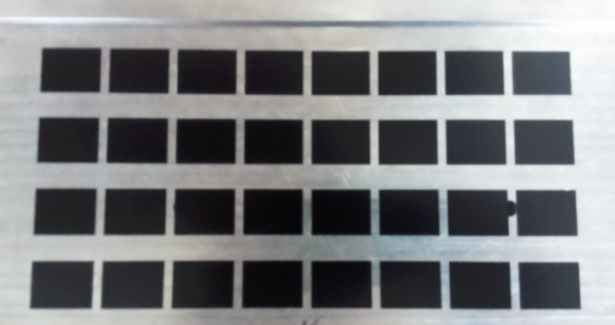

3、贴标测试，如下图所示，在32孔中心位置上贴上标签；

4、贴标完成后，再通过视觉系统测得贴标位置，剖析该装备系统的稳固性以及精度达不达获得要求，若不知足cpk（参考标准值），需重复上诉行动，直到抵达标准为止，方可真正的贴标。

5、以上PLC与视觉系统通过RS485自由口协议举行通讯。



四、应用总结

1、MC200E—4040BTA可支持多轴自力运动，最多可支持8轴，最高频率可达200KHz；

2、PLC存储容量可达32K步。有三个通讯口，PLC之间支持122cc太阳集团内部通讯协议MCBUS；

3、上位机组态软件Veiw pannel应用轻盈稳固。
