伺服主轴整体解决计划
数控机床 伺服主轴整体解决计划
伺服主轴整体解决计划

摘要：本文先容了122cc太阳集团电气SPS的三种伺服主轴整体解决计划。

要害词：车床 ，SPS驱动器 ，伺服主轴



一、 小序

有没有一款产品 ，能够周全笼罩险些所有伺服主轴行业的应用？

谜底是一定的 ，那就是122cc太阳集团电气伺服主轴驱动器SPS系列。

122cc太阳集团电气手艺团队深耕机床行业多年 ，深谙种种机床主轴控制工艺、主轴特点 ，深挖伺服主轴各个行业。随着手艺的积累 ，无论是古板车床、照旧高速高光机、高速钻攻机、车铣复合、加工中心、走芯机、机床第四、第五轴 ，SPS系列相关产品都有对应的解决计划 ；从机械主轴、电主轴、直线电机、到DDR马达 ，从古板方波增量PG到旋波增量PG再到高位单/多圈通讯PG ，从脉冲指令到CanOpen、EtherCAT总线指令 ，SPS系列产品驱动控制手艺一直取得突破 ，在伺服主轴及相关细分领域一直延伸 ，再延伸……

二、SPS系列产品先容

1、SPS系列产品简介：

  •  SPS-4Txx：单闭环方波光电增量PG型

  •  SPS-ABS-4Txx：单闭环绝对值PG型

  •  SPS-SIN-4Txx：单闭环正余弦PG型

  •  SPS-RLV-4Txx：单闭环旋转变压器PG型

  •  SPS-4Txx-DCL：双闭环绝对值+旋波增量PG型

  •  SPS-4Txx-DCL02：双闭环双光电增量PG型

  •  SPS-4Txx-N：总线型

2、SPS系列产品特点：

  •  优化的电机控制算法 ，兼容异步/同步轴 ，动态响应高 ，快速加、减速不跳闸

  •  大裕量的硬件设计 ，最高2.5倍过载

  •  支持种种编码器 ，ABZ/ABZ-UVW、SINCOS、resolver、多摩川绝对值、海德汉绝对值、SICK绝对值、雷尼绍等一网打尽

  •  最高16位AI扩展输入 ，包管速率追随精度

  •  最大支持4MHz脉冲频率输入 ，配合旋波细分 ，包管分度控制精度

  •  支持CanOpen、EtherCAT总线控制 ，更快速 ，更精准 ，配线更精练

三、SPS系列产品应用

1、机械主轴

以数目重大的车床为类 ，现在设置主要照旧异步伺服电机+皮带+机械主轴的计划 ，少少数是同步电主轴（本钱高）。保存如下三种计划：

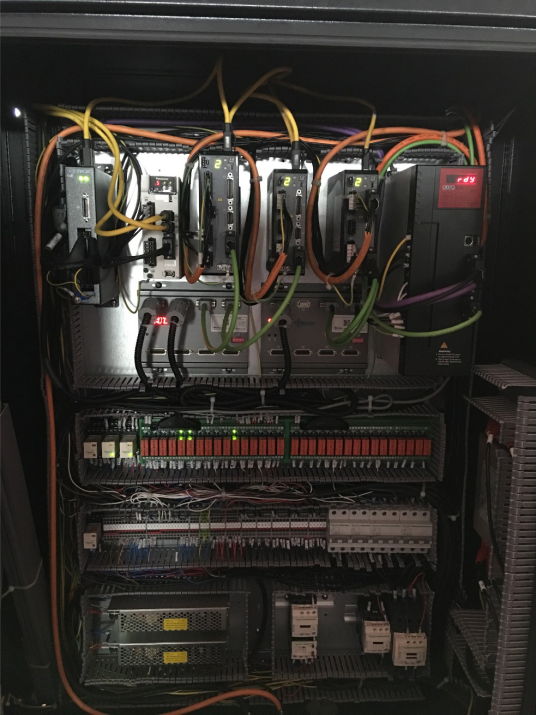

   1.1单闭环或半闭环计划

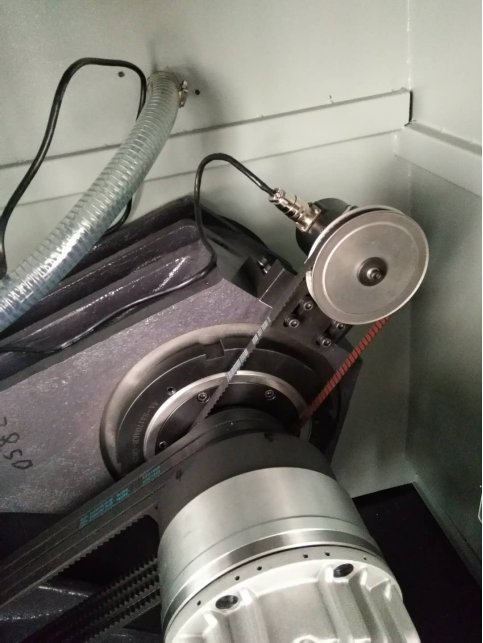

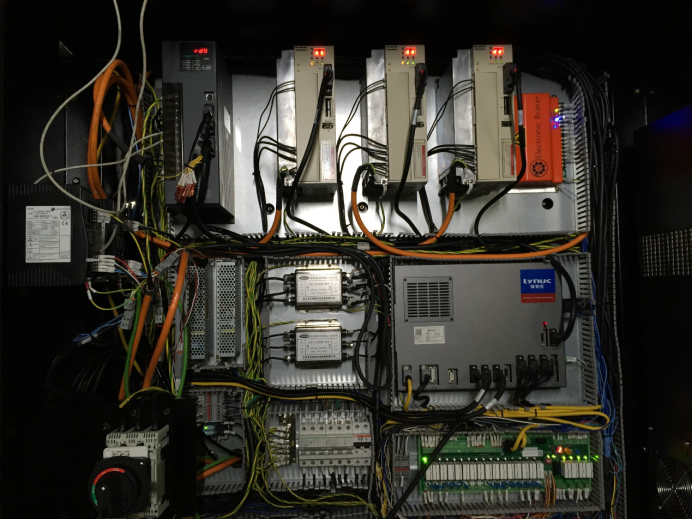

   该计划伺服主轴电机装置编码器 ，主轴可不装置编码器 ，驱动器闭环控制 ，分频信号反响给系统 ，配同步带 ，可对主轴举行分度操作 ，如下图：



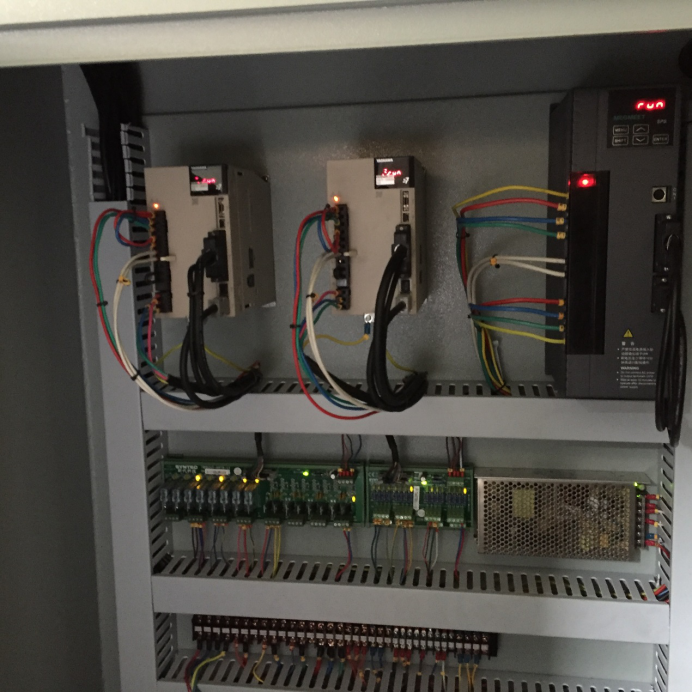

    1 .2全闭环或双闭环计划

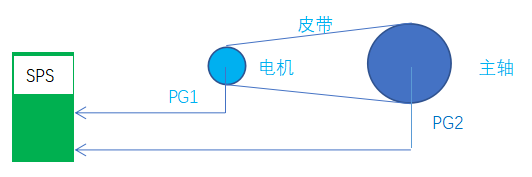

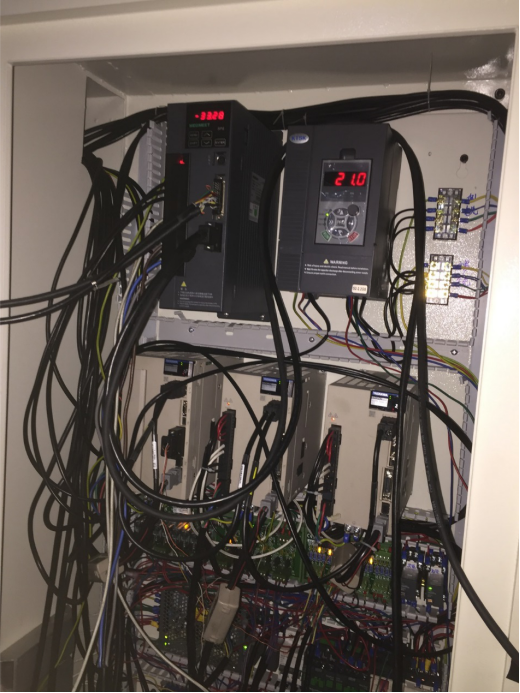

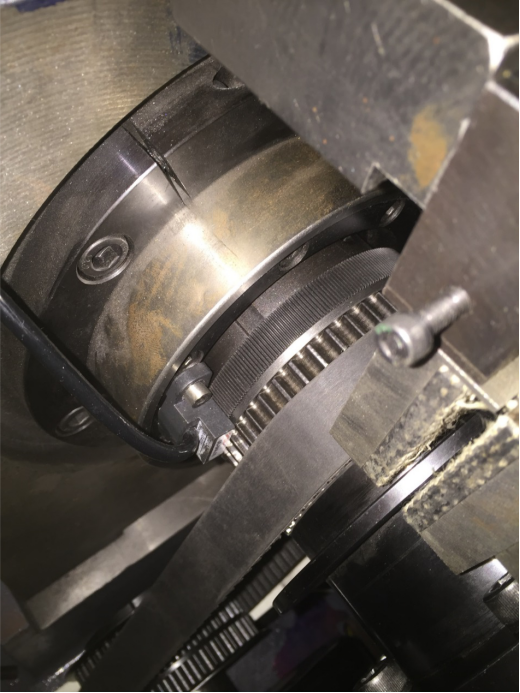

   该计划是为了对主轴分度举行越发精准的控制 ，战胜中心传动环节带来的误差 ，提升装备的性能。如下图：



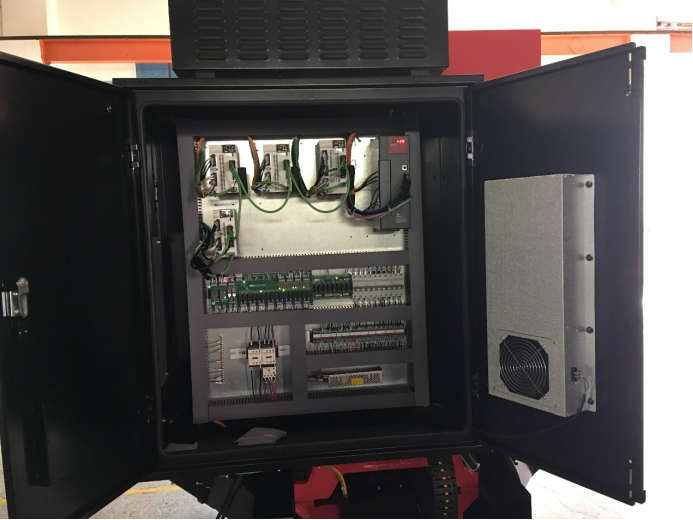

  1.3假闭环

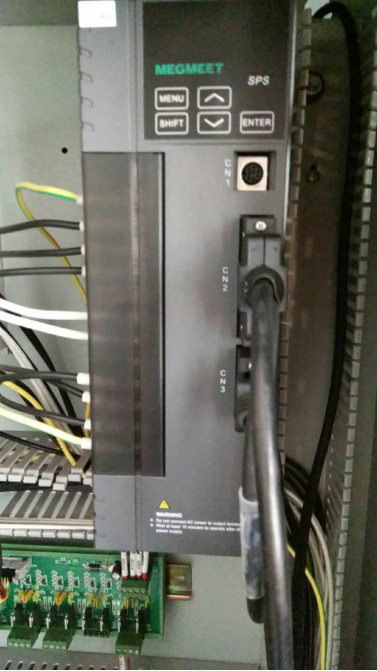

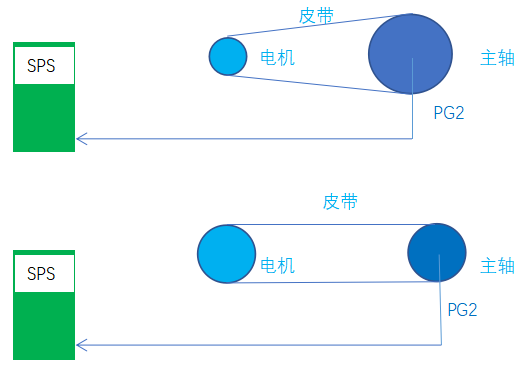

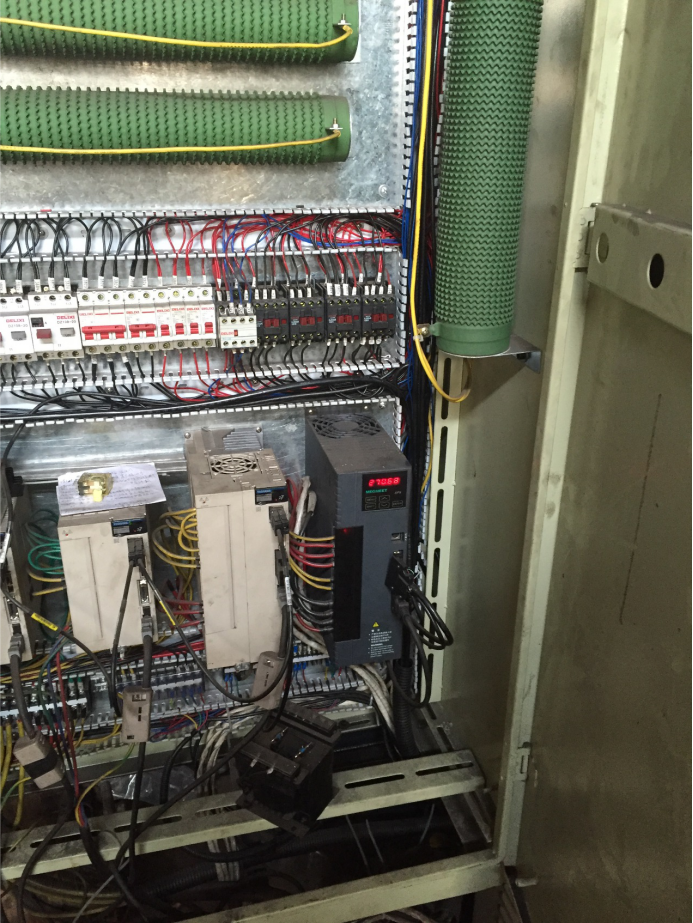

  该计划是指原有通俗数控车床为通俗变频控制 ，电机没有编码器 ，但主轴有编码器 ，在此基础上举行的刷新升级 ，即把原有变频器换成SPS ，取主轴编码器信号反响给驱动器 ，主轴控制就多了C轴功效 ，支持外部回零或系统脉冲回零 ，如下：



2、 电主轴

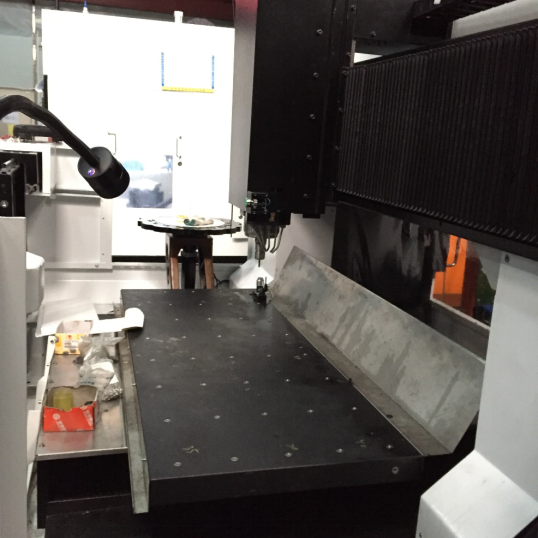

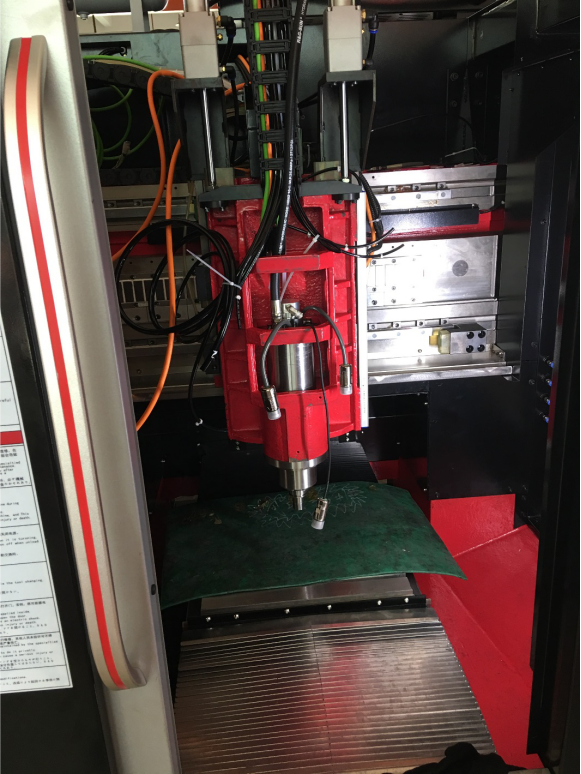

电主轴普遍应用于高速高精度加工的场合 ，有异步和同步轴 ，对速率转矩稳固性、加减速响应、定位精度、定位力度等均有一定要求的装备 ，如高光机、精雕机等 ，控制要求多以闭环为主 ，加装正余弦编码器有利于定位精度和定位力度的控制。



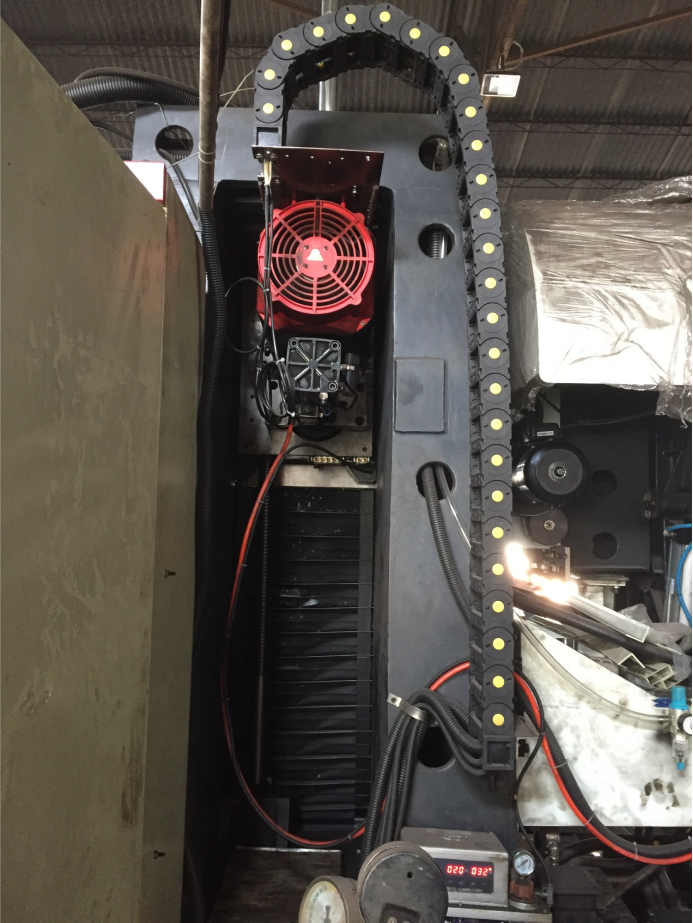

3、 异步伺服主轴

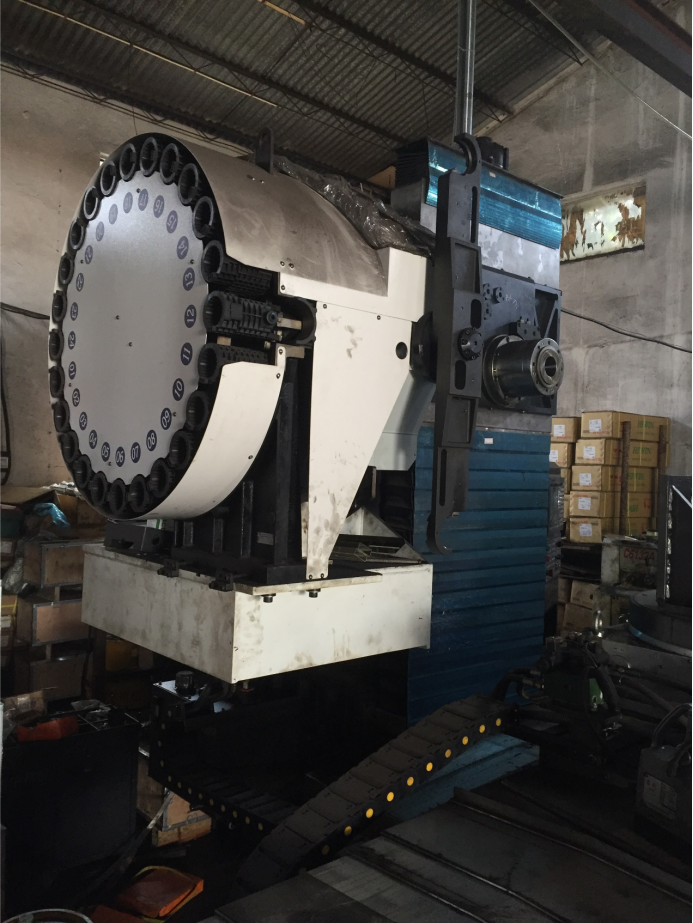

主要指负载和电机为机械直连 ，没有中心环节 ，主要用于加工中心、钻攻机等装备。


4、 DDR马达

更多功效复合、更高效率、更高精度 ，更高时间使用率等越来越是加工制造业的诉求。为镌汰工件加工历程中的人为装夹次数以提高效率、节约时间、包管精度 ，在已有X,Y,Z轴的基础上复合A或B轴（第四、五轴） ，以知足更高的加工需求。

现在第四、五轴用的较量多的就是DDR马达 ，特点是低转速 ，高扭矩 ，多点定位精度高。

设置案例：触摸屏+ PLC（MC200E）+220V_7R6-SPS驱动器+晟昌直驱电机（BISS_C 26位绝对值编码器）
