煤气罐焊接计划

一、产品先容

煤气罐（液化气钢瓶）是一种贮存石油液化气的钢瓶，其内部储有气体时压力很大，操作稍有不当就有可能引起爆炸。煤气罐属于小型压力容器，制作要求极为严酷。产品自己由Q235钢或Q345钢制成，壁厚3毫米左右，最大遭受压力为2.1兆帕(约20.8个大气压)。

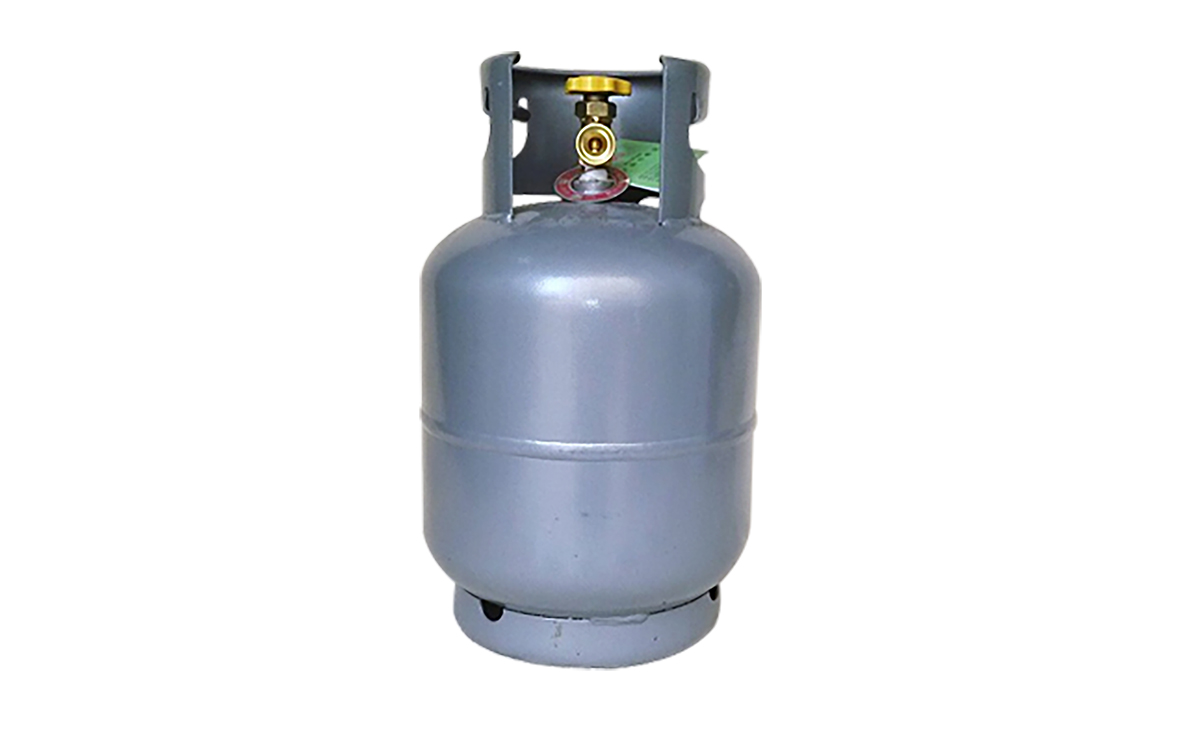

图1 煤气罐

二、客户先容

江苏民生高压容器制造有限公司（原江苏民生集团公司）是具备一、二、三类压力容器设计、制造资格的国家大型企业，化工部定点生产化工装备、钢质焊接气瓶及建设部定点生产液化石油气钢瓶的特大金属制品企业，现为江苏民生集团公司乐成改制后的股份相助制企业。公司占地面积18万平方米，现有资产近亿元，员工1200余人，其中高级职称18人，中级职称58人，初级职称186人，压力容器持证焊工80名，拥有先进的生产、检测装备280余台（套），通过GB/T19001：2000版-ISO9001标准质量系统认证，并已获得ASME“U”授权证书和钢印，建有周全的质量包管系统。

三、现场问题

煤气罐主要由底座、下封头、上封头、阀座、护罩以及瓶嘴焊接成。其中上下封头焊接而成的罐体至关主要，决议整个煤气罐的质量，要求耐压高、零缺陷，包管绝对清静。客户现场焊接中，一直有以下问题难以解决:

① 起弧点容易泛起熔合不良，罐体带有缺陷，带来极大的清静隐患。

② 飞溅大，飞溅物粘在筒体外貌难以扫除，给后续喷漆工艺带来极大的难题。

③ 焊速慢，一个罐体的焊接时间在一分钟左右，生产效率难以提升。

④ 配合专机，长时间大电流焊接，焊机频仍损坏。

四、122cc太阳集团电气推荐焊机装备及计划

针对客户现真相形，推荐122cc太阳集团电气Artsen PM500F II焊机，接纳脉冲工艺。Artsen PM500F II是一款全数字高频智能逆变焊机，可举行碳钢、不锈钢、铝合金等材质的直流、脉冲全位置焊接。此款焊机有以下优点可以解决客户问题：

① 高速全数字控制，准确实现“一脉一滴”，焊接稳固，险些无飞溅。

② 内置专家焊接数据库，一元化调理，参数自动关联，可获得优异的焊接效果。

③ 码盘反响，4轮双驱动，送丝平稳，电弧能量集中，焊速快。

④ 焊机接纳防雷击和浪涌设计，防电磁滋扰。焊机出厂前，均需要经由可靠性测试，稳固可靠。

⑤ 起弧、收弧参数开放可调，包管整体焊接质量。

五、效果比照

接纳122cc太阳集团电气Artsen PM500F II配合专机，抵达知足效果。单个罐体焊接时间提高到40秒左右，效率提高33%。焊缝熔合优异，外貌成型匀称一致，颜色呈白亮色，返修率降低15%。飞溅量极低，工件外貌无金属颗粒飞溅物。镌汰以往打磨工序，效率提高26%。焊机稳固可靠，现在服役两年多时间，无焊机维修服务爆发。

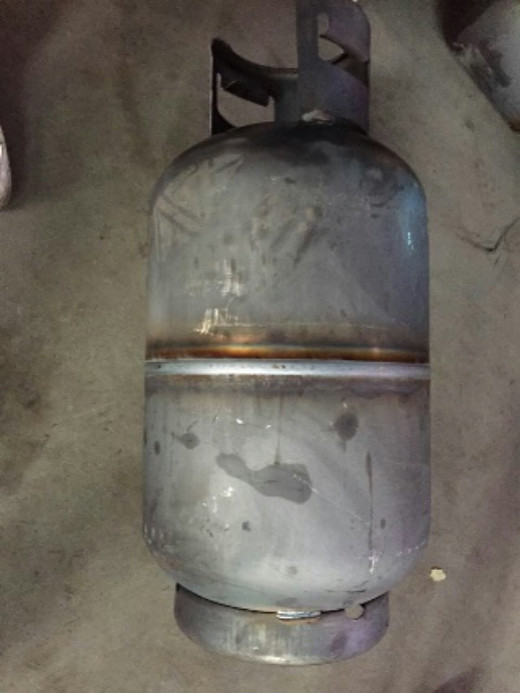

图2 焊缝

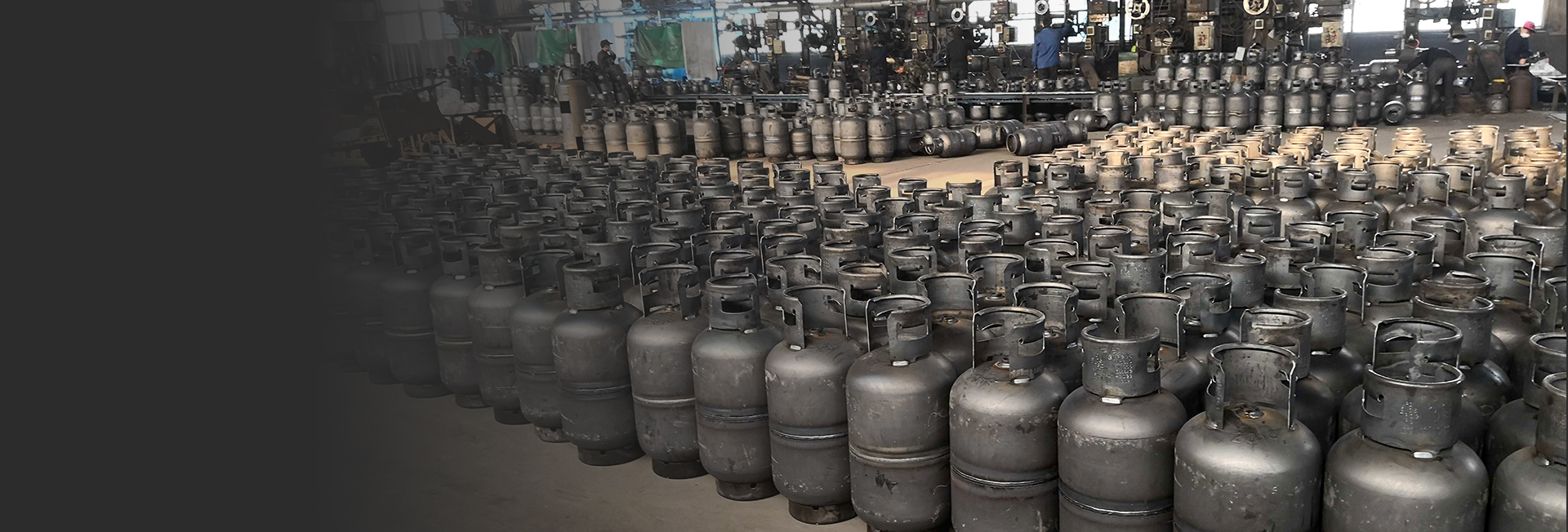

图3 制品图

六、应用

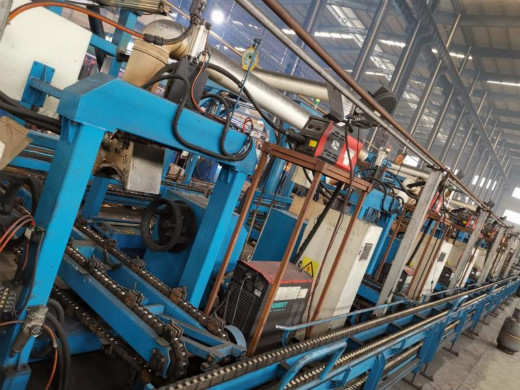

图5 现场应用图片
